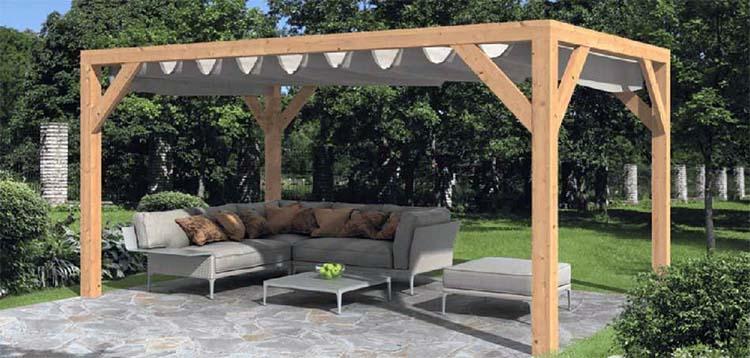

Harmonicadoek montage instructies

Voordat je start met de montage is het belangrijk om goed na te denken wat de beste plaats is voor jouw harmonicadoek (waarschijnlijk heb je al een idee waar je het harmonicadoek wilt plaatsen).

Neem daarbij de volgende aandachtspunten in overweging:

  1. De grootte van het harmonicadoek
  2. De sterkte van het bouwwerk of muur waar je de bevestigingspunten van het harmonicadoek aan wilt bevestigen
  3. De plaats van een barbecue en andere warmtebronnen
  4. De zon richting op verschillende tijdstippen
  5. De grondgesteldheid waar je eventueel palen wilt plaatsen (denk aan de aanwezigheid van kabels, waterleidingen, is het een nieuwe, losse bodem of een vaste oude bodem, is het veengrond of kleigrond, etc.)
  6. Ga na of er een vergunning van de gemeente en/of toestemming van een verhuurder nodig is.

De juiste bevestigingspunten harmonicadoek

Wanneer je de beste locatie hebt gekozen voor jouw harmonicadoek is het belangrijk om de juiste bevestigingspunten te kiezen. Stevig gemetselde of betonnen muren, maar ook palen zijn geschikte bevestigingspunten.

Over het algemeen kan gesteld worden dat minimaal een derde van de lengte van de paal in de grond geslagen moet worden.

Waar moet ik bij installatie rekening mee houden

Houdt met maatvoering rekening met de lengte van de bevestigingsbeugels. Hierom adviseren we om de laatste plooi niet vast te zetten aan de staalkabels, maar deze te bevestigen tegen de wand of balk. Hierdoor voorkom je een lichtstrook tussen wavesail en vaste wand. Aan de voorzijde, de waar het katrolsysteem gemonteerd zit, behoudt je altijd een open strook omdat het doek niet verder dan de muurplaten kan sluiten.

harmonicadoek staalkabel montage

Volg de volgende stappen voor het monteren van de staalkabels:

(Deze instructie wijkt af van de uitleg in beide video's)

  1. Bepaal eerst waar je de staalkabels wilt bevestigen.
  2. Hanteer dezelfde afstand als de zeilringen van het harmonicadoek zodat de staalkabel door de zeilogen gaat.
  3. Monteer de bevestigingsplaat aan beide zijden
  4. We beginnen bij de voorzijde. Neem de staalkabel en doe die door het oog van de bevestigingsplaat. Maak een lus en zet deze vast met 2 staalklemmen voor extra stevigheid. Herhaal dit voor iedere staalkabel.
  5. Schuif nu het harmonicadoek met de zeilringen door de staalkabels. Let op: de staalkabel niet door de laatste zeilogen in de laatste plooi te doen.
  6. Draai de M6 spanner helemaal uit
  7. Haak nu de M6 uitdraaispanner in het oog van de muurplaat aan de achterkant.
  8. Neem het uiteinde van de staalkabel en doe die door het oog van de M6 uitdraaispanner.
  9. Maak een lus en zet deze vast met 1 staalkabelklem
  10. Trek nu de staalkabel zo strak mogelijk. Advies is om met 2 personen of meer afhankelijk van grote harmonicadoek te werken. Zo kan de ene het doek optillen en de andere de staalkabel strak trekken.
  11. Zet nu de staalkabelklem zo strak mogelijk en doe ook de 2e staalkabelklem erbij zodat alles stevig vast zet.
  12. Draai de uitdraaispanner nu zoveel mogelijk in tot de staalkabel strak zit. Hoe strakker de staalkabel hoe soepeler het harmonicadoek heen en weer schuift.
  13. Knip de lengte van de staalkabel die voorbij de lus schiet af.
  14. Herhaal deze stappen voor iedere staalkabel.
  15. Als je gebruik maakt van kleine karabijnhaken dan kun je eerst de staalkabels spannen zonder deze door de zeilogen ion het doek te doen. Hierdoor bespaar je gewicht omdat je nu makkelijk de staalkabels strak kunt trekken. Daarna haak je met de karabijnhaken makkelijk het doek aan de staalkabels
  16. Zet nu de laatste plooi vast aan muur of balk.

Zodra de kabels door gaan hangen zijn ze voortdurend onderhevig aan grote krachten. Dit heeft veel invloed op de levensduur van alle materialen. Zorg dus dat de kabels altijd strakgespannen zijn. Dit gaat bij de uitdraaispanner zeer gemakkelijk door de spanner iets verder in te draaien. Bij een waterdichte uitvoering is het belangrijk dat de staaldraden schuin gemonteerd worden, zodat het water af kan lopen.

Harmonicadoek schoonmaak instructies

Je kan het harmonicadoek altijd schoonmaken met water. Gebruik hiervoor een spons of een zachte borstel. Laat de zeep eerst inweken zodat het vuil los komt te zitten, voordat je het eraf veegt. Stop een harmonicadoek nooit in de wasmachine en maak het nooit schoon door middel van chemicaliën.

Download hier de montage handleiding voor het installeren van een Harmonicadoek tot 290cm

Download hier de montage handleiding voor het installeren van een Harmonicadoek van 370cm en breder

Video instructie harmonicadoek tot 290 cm.

Video instructie harmonicadoek vanaf 370 cm.
